Плоттеры или графопостроители
Плоттеры или графопостроители
Основное преимущество плоттеров - ориентация на рисование чертежей больших объемов, выполняемый очень быстро за счет использования векторной графики (язык HP GL, включающий в себя ряд графических примитивов и функций управления шрифтами, толщиной линии, заливками, штриховками).
Классификация
1. По принципу формирования изображения:
· векторные - пишущий узел может перемещаться относительно бумаги сразу по двум координатам;
· растровые - пишущий узел одновременно перемещается только по одной координате, изображения формируется строка за строкой.
2. По принципу действия
· · перьевые (векторные);
· струйные;
· лазерные;
· термографические;
· электростатические.
Перьевые плоттеры (Pen Plotter)
Это электромеханические устройства векторного типа, в которых изображения формируются путем вычерчивания линий при помощи пишущего элемента (пера). Пером может быть фломастер, шариковый узел, грифель, мелок, чернильное перо.
Перьевые плоттеры могут быть: рулонные (барабанные); планшетные.
В ряде отношений рулонные предпочтительнее, они более компактны, удобны, точны, могут использоваться для крупных форматов, может наличествовать функция автоматического отматывания и отрезания от рулона форматного листа. Фиксация носителя механическая или вакуумная. Рулонные плоттеры могут также использоваться для создания неформатных длинных чертежей и рисунков. Планшетные плоттеры существуют для формата A2 и меньше. Фиксация листа электрическая, реже магнитная или механическая.

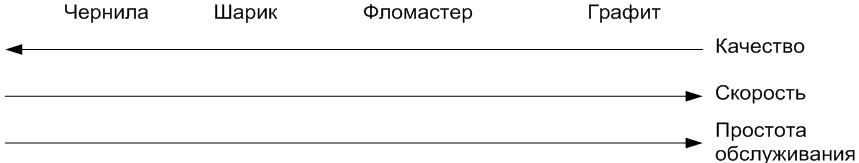

Характеристики перьев:
Производители перьевых плоттеров: CalComp, HP, Summa Graphics, Mutoh
Существует разновидность перьевых плоттеров, называемые режущими плоттерами или резаками (cutter), в них в качестве пера используется резак. Такие плоттеры применяются при выпуске самоклеющейся полиграфии.
Электростатические плоттеры
Принцип действия - на поверхности специальной электростатической бумаги создается потенциальный рельеф и на него осаждается жидкий краситель. Для цветных - производится 4 раза по технологии CMYK.
Недостатки:
- медленная цветная печать,
- необходимость использования специальной бумаги.
Достоинства:
- высокое качество и скорость ч/б печати.
Термографические плоттеры (Direct Imaging Plotter)
Используется специальная термореактивная бумага, темнеющая при нагревании. Используется гребенка нагревательных элементов, аналогично термическим принтерам, возможна только монохромная печать.
Достоинства:
· достаточно высокое разрешение (до 800dpi);
· высокая скорость (до 50 мм/сек);
· простота обслуживания.
Вследствие высокой скорости может использоваться при больших объемах работ.
Примеры: CalComp Drawing Master 600/800, OCE G9050-S.
Существуют, хотя и нераспространенны, плоттеры, использующие термореактивную копирку. На них также возможна цветная печать путем выполнения 4-х проходов с копирками разного цвета.
Струйные плоттеры (InkJet Plotter)
Технология печати пузырьковая, аналогична применяемой в струйных принтерах. По функциям цветопередачи делятся на:
· монохромные (HP 220, SummaJet 2M, CalComp TechJet Designer 720);
· цветные (CMYK, CalComp TechJet Color, HP 650C, Encod NovaJet 3);
· с возможностью цветной печати - в цвете печатаются только линии и символы, закраска областей не производится.
Основной недостаток струйных плоттеров: низкая скорость, что не позволяет использовать их при высоких объемах печати.
Лазерные плоттеры
Технология электрографическая, аналогична технологии лазерных принтеров. Возможна цветная печать.
Достоинства:
· обычная бумага;
· высокое качество;
· высокая скорость (50 мм/сек);
· бесшумность и удобства;
Недостаток: высокая стоимость.
Для нанесения потенциального рельефа может использоваться не лазерный луч, а линейка точечных светодиодов. Такие плоттеры называются LED-плоттерами (Light Emitted Diod), они более просты и надежны.
Примеры: CalComp Solus 4-A0, OCE 9555, JDL 4000E.
Многие плоттеры имеют память до 64 Мб, дисплей, позволяют выбирать один из 2-7 форматов данных, имеют развитый сервис.
