23. Приточно-вытяжная общеобменная вентиляция
Вентиляция - это комплекс устройств для удаления из помещения загрязнённого (нагретого) воздуха с подачей вместо него чистого (охлаждённого) воздуха.
Вентиляция бывает двух видов: естественная и механическая.
Механическая вентиляция - воздух перемещается с помощью вентиляторов.
Классификация МВ:
1. В зависимости от организации воздухообмена:
· Общеобменная - воздухообмен происходит по всей площади помещения;
· Местная;
· Комбинированная.
2. В зависимости от назначения:
· Приточная - вентилятором подаётся чистый воздух ;
· Вытяжная - удаляется грязный воздух
· Приточно-вытяжная.
П/ВВ состоит из приточной и вытяжной вентиляционных систем.

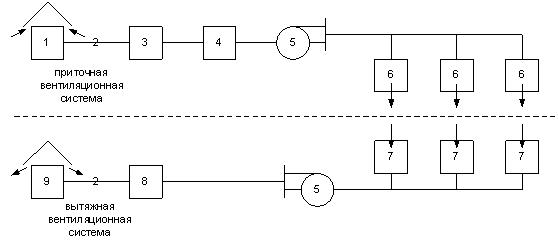

Приточная вентиляционная система (вверху) состоит из:
1 - воздухозаборное устройство. Оно устанавливается на улице, где воздух наиболее чистый.
2 - воздуховоды. Служат для перемещения воздуха. Могут быть пластмассовые, керамические, металлические.
3 - фильтры. В них производится очистка подаваемого воздуха.
4 - калорифер. Подаваемый воздух подогревается.
6 - приточные насадки. Они подают воздух под определённым углом.
Фильтр, вентилятор и калорифер устанавливаются в приточной камере, которая расположена в подвале.
Вытяжная вент система:
7-вытяжные насадки, 2-воздуховоды, 5-вентилятор,
8-устройства, очищающие удаляемый воздух,
9-устройства для выброса удаляемого воздуха (трубы).
Вентилятор и очищающие устройства находятся в вентиляционной вытяжной камере, которая находится обычно на улице или на чердаке. Запрещается устанавливать рядом вытяжную и приточную камеру. Расстояние между ними по горизонтали должно быть не менее 10 метров. Для взрывоопасных помещений и помещений, где есть вредные вещества первого класса опасности вентиляционные камеры устанавливаются вне помещения.
