37. Опасность прикосновения в электрических сетях (общий случай)
Анализ опасности электрических сетей сводится к определению значения тока протекающего через тело человека в различных условиях, в которых может оказаться человек при эксплуатации электрических сетей и электрических установок. Gh = 1/Rh

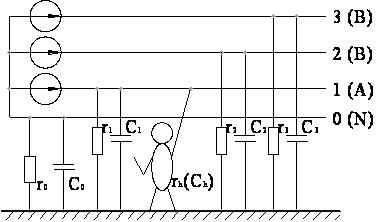

Необходимо найти в общем случае ток протекающий через тело человека.
где (i = 0, 1, 2 , 3) - активные проводимости проводов по отношению к земле.
- ёмкостные проводимости проводов по отношению к земле.
- полные проводимости между каждой фазой и землёй.
a - фазный множитель;
Аналогично находится ток через человека при прикосновении к другим фазам (учебник Князевский). Это выражение показывает (*), что опаснее прикосновение к той фазе проводимость которой относительно земли меньше чем относительно других фаз. Действительно проводимость фазы 1, к которой прикасается человек Y1 присутствует только в знаменателе и чем она меньше тем больше ток через человека. Данное выражение следует привести к виду удобному для расчёта, для этого необходимо подставить значения проводимостей Y1,Y2,Y3 (действительной и мнимой части) фазного множителя a и разделить действительную и мнимую части.
Если нет нулевого провода, то величины с нулём опускаются (g0,b0), если
Если есть напряжение до 1 кВ, то ёмкостью “С” пренебрегают.
Если взять сети выше одного кВ, ёмкость
