38. Опасность прикосновения в электрических сетях до 1000 В с изолированной и заземленной нейтралью
Изолированной нейтралью называется нейтраль трансформатора или генератора, не присоединенная к заземляющему устройству или присоединенная через аппараты, компенсирующие емкостной ток сети, или трансформаторы напряжения и другие аппараты, имеющие большое сопротивление.
Глухозаземленной нейтралью называется нейтраль генератора или трансформатора, присоединенная через малое сопротивление к заземляющему устройству.

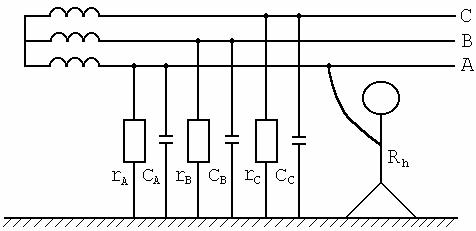

1. Нормальный режим. Изолированная нейтраль.
В этом случае ток через человека зависит от активного сопротивления изоляции, с увеличением активного сопротивления изоляции проводов относительно земли ток через человека уменьшается.
2. Изолированная нейтраль, пробой фазы на землю
- смертельный ток через человека.
Данный режим является самым опасным, поскольку ток через человека определяется величиной линейного напряжения и сопротивления самого человека. Ток через человека не зависит от сопротивления изоляции проводов относительно земли.
3. Нормальный режим, глухозаземлённая нейтраль.
Ток через человека не зависит от сопротивления изоляции и емкости проводов, а определяется величиной сопротивления тела человека.

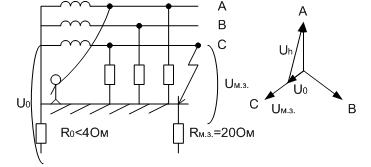

4. Глухозаземлённая нейтраль пробой фазы на землю.
В случае замыкания фазы по телу человека будет проходить ток
где R0 - сопротивление заземления; rмз - сопротивление в месте замыкания. Uh определяется из векторной диаграммы
Данный случай более опасен, чем третий случай.
Глухозаземленной нейтралью называется нейтраль генератора или трансформатора, присоединенная через малое сопротивление к заземляющему устройству.
1. Нормальный режим. Изолированная нейтраль.
В этом случае ток через человека зависит от активного сопротивления изоляции, с увеличением активного сопротивления изоляции проводов относительно земли ток через человека уменьшается.
2. Изолированная нейтраль, пробой фазы на землю
- смертельный ток через человека.
Данный режим является самым опасным, поскольку ток через человека определяется величиной линейного напряжения и сопротивления самого человека. Ток через человека не зависит от сопротивления изоляции проводов относительно земли.
3. Нормальный режим, глухозаземлённая нейтраль.
Ток через человека не зависит от сопротивления изоляции и емкости проводов, а определяется величиной сопротивления тела человека.
4. Глухозаземлённая нейтраль пробой фазы на землю.
В случае замыкания фазы по телу человека будет проходить ток
где R0 - сопротивление заземления; rмз - сопротивление в месте замыкания. Uh определяется из векторной диаграммыДанный случай более опасен, чем третий случай.
