41. Защита от поражения электрическим током. Зануление

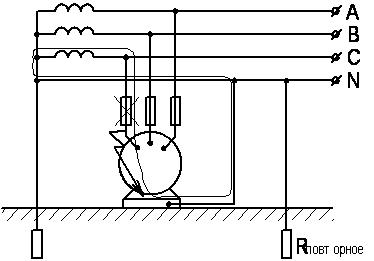

Зануление - это преднамеренное эл. соединение с многократнозаземленным нулевым защитным проводником металлических нетоковедущих частей эл. установок, которые могут оказаться под напряжением вследствие замыкания на землю и по другим причинам.
Принцип действия: превращение замыкания на корпус в однофазное К.З. (замыкание между фазным и нулевым проводом) с целью вызвать большой ток, способный обеспечить срабатывание защиты и тем самым автоматически отключить поврежденную установку от питающей сети (плавкие предохранители, магнитные пускатели, контакторы, автоматические выключатели).
Расчет тока К.З.:
RФ и RН - активное сопротивление фазного и нулевого провода.
XФ - внутреннее индуктивное сопр-е фазного провода.
XН - внутреннее индуктивное сопр-е нулевого провода.
X' - внешнее индуктивное сопротивление петли.
Iкз = КIн
Iн - номинальный ток плавких вставок.
К = 3 - к-т запаса для плавких вставок.
К = 1,4 - для автоматов.
RПОВТОРНОЕ - повторное заземляющее сопр-е, обеспечивает снижение напряжения корпуса относительно земли в момент К.З. при обрыве нулевого провода.
Повторное заземление нулевого защитного проводника практически не влияет на отключающую способность схемы зануления, однако при отсутствии повторного заземления нулевого защитного проводника возникает опасность поражения током во время замыкания фазы на корпус в случае обрыва нулевого провода.
В этом случае напряжение на корпусе электрической установки определяется по формуле
