42. Защита от поражения электрическим током. Защитное отключение
Защитное отключение - это система защиты, обеспечивающая автоматическое отключение электроустановки при возникновении в ней опасности ПЭТ.
При применении этого вида защиты безопасность обеспечивается быстродействующим отключением аварийного участка или всей сети при однофазном замыкании на землю или на элементы оборудования, нормально изолированные от земли, а так же при прикосновении человека к частям, находящимся под напряжением.

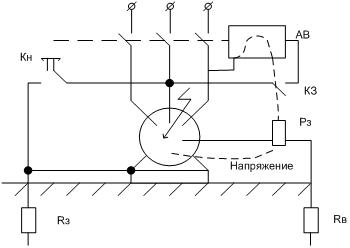

РЗ - защитное реле,
КЗ - замыкающие контакты,
АВ - автоматический выключатель,
КН - контрольная кнопка,
RЗ - защитное заземление,
RВ - вспомогательное заземление.
При применении этого вида защиты безопасность обеспечивается быстродействующим отключением аварийного участка или всей сети при однофазном замыкании на землю или на элементы оборудования, нормально изолированные от земли, а так же при прикосновении человека к частям, находящимся под напряжением.
РЗ - защитное реле,
КЗ - замыкающие контакты,
АВ - автоматический выключатель,
КН - контрольная кнопка,
RЗ - защитное заземление,
RВ - вспомогательное заземление.
